Perhimpunan litar bercetak

Salah satu pengeluar Cina perhimpunan litar bercetak, yang menawarkan kualiti yang sangat baik pada harga yang kompetitif, ialah Hoshineo LCD-Tech. Jangan ragu untuk berhubung.

Hantar Pertanyaan

Penerangan Produk

Proses pemasangan litar bercetak kami bermula dengan konsultasi menyeluruh untuk memahami spesifikasi dan keperluan reka bentuk yang tepat. Pasukan pereka kami yang berpengalaman menggunakan alat perisian terkini untuk mengubah rancangan anda dan membuat prototaip berfungsi sepenuhnya. Sebaik sahaja prototaip diluluskan, kami kemudian menggunakan kaedah pengeluaran PCA yang terkini untuk memastikan konsistensi dan kualiti dalam setiap PCA yang kami hasilkan.

Sebagai penyedia utama perkhidmatan pemasangan litar bercetak berkualiti tinggi, kami hanya menggunakan bahan gred unggul dan mematuhi proses kawalan kualiti yang ketat untuk memastikan reka bentuk PCA anda memenuhi semua piawaian dan peraturan industri yang berkaitan. Di samping itu, kami menawarkan harga yang kompetitif untuk perkhidmatan PCA kami dan bekerja dalam belanjawan anda untuk memberikan hasil yang terbaik.

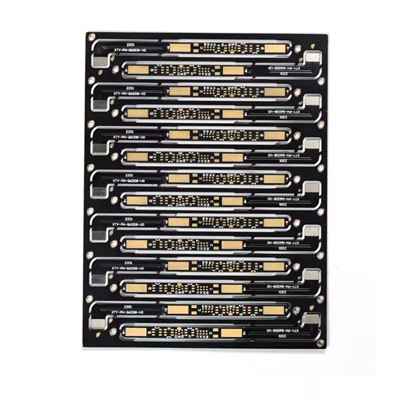

Standard Black Solder Mask PCB yang disediakan oleh Hoshineo LCD-Tech Standard Black Solder Masker Papan litar bercetak, adalah sejenis PCB, yang mempunyai penggunaan topeng solder hitam untuk melindungi garis foil tembaga dan pad di papan.

Hoshineo LCD-Tech Standard Black Solder Mask PCB Fungsi dan Spesifikasi Produk

Item	Spesifikasi
1	Numbr Layer	1-18Layers
2	Bahan	FR-4, FR2.TACONIC, ROGERS, CEM-1 CEM-3, Seramik, Lamina yang disokong logam Crockery
2	Bahan
3	Kemasan permukaan	Hasl (LF), penyaduran emas, emas rendaman nikel elektroless, timah rendaman, OSP (entek)
4	Selesaikan ketebalan papan	0.2mm-6.00 mm (8mil-126 juta)
5	Ketebalan tembaga	1/2 oz min; 12 oz max
6	Topeng solder	Hijau/Hitam/Putih/Putih/Merah/Biru/Kuning
7	Min.Trace Lebar & jarak garis	0.075mm/0.1mm (3mil/4mil)
8	Min.Hole Diameter untuk Dril CNC	0.1mm (4mil)
9	Min.Hole diameter untuk menumbuk	0.9mm (35 juta)
10	Saiz panel terbesar	610mm*508mm
11	Lubang positon	+/- 0.075mm (3mil) CNC Driling
12	Lebar konduktor (w)	0.05mm (2mil) atau; +/- 20% karya seni asli
13	Diameter lubang (h)	Pth l: +/- 0.075mm (3mil); Bukan PTH L: +/- 0.05mm (2mil)
14	Toleransi garis besar	0.125mm (5 juta) CNC Routing; +/- 0.15mm (6mil) dengan menumbuk
15	Warp & Twist	0.70%
16	Rintangan penebat	10KOHM-20MOHM
17	Kekonduksian	<50ohm
18	Voltan ujian	10-300V
19	Saiz panel	110 × 100mm (min); 660 × 600mm (Max)
20	Layer Layer Misregistration	4 lapisan: 0.15mm (6 juta) max; 6 lapisan: 0.25mm (10 juta) maks
21	Min.spacing antara kelebihan lubang ke pqttern dari lapisan dalaman	0.25mm (10 juta)
22	Min.spacing antara corak litar oulineto papan lapisan dalaman	0.25mm (10 juta)
23	Toleransi ketebalan papan	4 lapisan: +/- 0.13mm (5 juta); 6 Lapisan: +/- 0.15mm (6 juta)
24	Kawalan impedans	+/- 10%
25	Impendansi yang berbeza	+-/10%

Hoshineo LCD-Tech Standard Black Solder Mask Pcbusage Scenario

Elektronik mewah: Dalam produk elektronik pengguna mewah, seperti telefon pintar, tablet, audio mewah, dan lain-lain, PCB topeng solder hitam standard tidak hanya dapat memberikan perlindungan litar yang sangat baik, tetapi juga meningkatkan tekstur keseluruhan dan keindahan produk, untuk memenuhi keperluan tinggi pengguna untuk penampilan produk.

Peralatan Perubatan: Peralatan perubatan biasanya mempunyai keperluan yang tinggi untuk penampilan dan pengenalpastian produk, dan penampilan hitam yang unik dari PCB topeng Black Solder Standard membantu membezakan dan mengenal pasti peralatan, sambil memenuhi keperluan ketat peralatan perubatan untuk kestabilan dan keselamatan litar.

Persekitaran Suhu Tinggi: Thestandard Black Solder Mask PCB boleh menahan suhu tinggi semasa proses kimpalan suhu tinggi, jadi ia mempunyai pelbagai aplikasi dalam produk elektronik yang memerlukan kimpalan suhu tinggi atau bekerja dalam persekitaran suhu tinggi, seperti elektronik automotif, peralatan kawalan perindustrian, dll.

Keperluan kelembapan-bukti dan anti-karat: Lapisan blok solder hitam mempunyai sifat kelembapan yang baik dan sifat anti-karat, dan sesuai untuk produk elektronik yang perlu bekerja dalam persekitaran yang lembap atau mengakis untuk masa yang lama, seperti peralatan pengesanan marin, papan kawalan peralatan kimia dan sebagainya.

Pengimbasan dan Pengenalpastian Optik: Dalam sesetengah kes di mana pengimbasan optik atau pengenalpastian barcode atau tanda pada papan litar diperlukan, standard solder solder solder PCB dapat memberikan latar belakang yang jelas dan stabil, meningkatkan ketepatan dan kebolehpercayaan pengimbasan optik.
