Perhimpunan Lembaga Elektronik Berkualiti Tinggi ditawarkan oleh pengeluar China Hoshineo LCD-Tech. Beli pemasangan lembaga elektronik yang berkualiti tinggi secara langsung.
Perhimpunan lembaga elektronik kami dilengkapi dengan pelbagai ciri yang menjadikannya menonjol dari produk lain di pasaran. Beberapa ciri utama termasuk:
1. Komponen berkualiti tinggi: Lembaga kami dibuat dengan komponen berkualiti tinggi yang memastikan kebolehpercayaan dan ketahanan.
2. Teknologi Lanjutan: Lembaga kami direka menggunakan teknologi canggih untuk menyediakan prestasi optimum untuk peranti elektronik.
3. Mudah digunakan: Papan kami mudah dipasang dan digunakan, mengurangkan masa dan usaha yang diperlukan untuk persediaan.
4. Reka Bentuk Kompak: Papan kami adalah kecil dan padat, menjadikannya mudah untuk diintegrasikan ke dalam peranti elektronik anda.
5. Disesuaikan: Lembaga kami boleh disesuaikan untuk memenuhi keperluan khusus peranti elektronik anda.

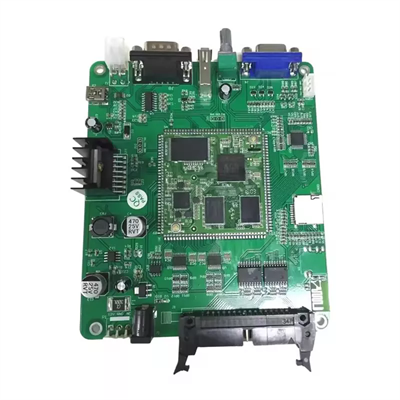

Electroless nickel rendaman emas PCB yang disediakan oleh Hoshineo LCD-Tech digunakan secara meluas dalam banyak bidang. Proses Enig adalah proses rawatan permukaan pelapisan nikel elektroles pada tembaga telanjang PCB dan kemudian peleburan emas. Papan PCB yang dirawat mempunyai kekonduksian hubungan yang baik dan prestasi pemasangan dan kimpalan.
item |
nilai |
Tempat asal |
Zhejiang, China |
Bahan asas |
FR-4/ High TGFR-4/ Arlon |
Ketebalan tembaga |
1-5 oz |
Ketebalan papan |
1.0mm |
Min. Saiz lubang |
0.2mm |
Min. Lebar garis |
0.1mm/3mil |
Min. Jarak garis |
0.1mm/3mil |
Penamat permukaan |
Bersetuju |
Saiz papan |
OEM PCB |
Permohonan |
Peranti elektronik |
Jenis |
Perhimpunan PCB mainboard |
Gaya |
Makan PCBA elektronik |
Antara muka |
LVD, EDP, RS232, UART, USB, PCIE, Audio, RJ45, HD, Tuan Speaker. |
Saiz |
14x10x2cm |
Berat |
1kg |
Sijil |
ISO ROHS untuk pemasangan PCB PCB |
Lindungi permukaan tembaga:
Proses Enig Melalui pembentukan lapisan lapisan aloi nikel fosforus dan lapisan emas pada permukaan tembaga, dengan berkesan menghalang pengoksidaan tembaga dan kakisan, melindungi garis tembaga PCB dan pad.
Kebolehpercayaan kimpalan yang tinggi:
Lapisan emas mempunyai prestasi kimpalan yang baik, supaya komponen dapat dikimpal dengan kukuh pada PCB, meningkatkan kebolehpercayaan dan kestabilan titik kimpalan.
Memenuhi keperluan komponen kecil:
Dengan pengurangan berterusan dan integrasi produk elektronik, keperluan untuk kelancaran permukaan PCB semakin tinggi dan lebih tinggi. Proses Enig menyediakan permukaan kebosanan yang tinggi untuk memenuhi keperluan kimpalan komponen kecil.
Memperluaskan kehidupan PCB:
Perlindungan dua lapisan nikel dan emas membolehkan PCB emas rendaman nikel elektroless mempunyai hayat perkhidmatan yang lebih lama. Prestasi dan kebolehpercayaan yang stabil, walaupun dalam persekitaran yang keras.
Pembungkusan & penghantaran
Menggunakan pembungkusan vakum yang diperbuat daripada plastik yang menebal untuk memastikan kekuatan pengedap dan daya tahan yang luar biasa terhadap kerosakan. Untuk perlindungan luaran yang dipertingkatkan, pembungkusan menggunakan kadbod laminated 3K-K yang kukuh, yang selanjutnya disokong dengan padding buih untuk langkah perlindungan tambahan.
