Perhimpunan Lembaga

Anda dialu-alukan untuk datang ke kilang kami untuk membeli jualan terkini, harga rendah, dan perhimpunan lembaga berkualiti tinggi, Hoshineo LCD-Tech berharap dapat bekerjasama dengan anda.

Hantar Pertanyaan

Penerangan Produk

Perhimpunan Lembaga adalah proses yang melibatkan komponen elektronik pemasangan pada papan litar bercetak (PCB). PCB terdiri daripada banyak komponen elektronik kecil seperti kapasitor, perintang, dan cip elektronik lain yang disolder ke papan. Komponen ini boleh disatukan atau disolder dengan menggunakan mesin Pick dan Place. Proses perhimpunan lembaga sangat kompleks dan memerlukan banyak kepakaran. Oleh itu, menggunakan perkhidmatan pemasangan papan yang betul adalah sangat penting.

Hoshineo LCD-Tech China Anti-Pengoksidaan Emas Jari PCB Parameter Produk:

Item	Parameter

Bilangan lapisan	1-20 lapisan
Bahan Lembaga	FR4, CME3, CME1,5G
Saiz PCB (min- max)	50x80mm hingga 1000mm × 600mm (39.37 "x23.6")
Lebar/Ruang Line Innerlayer (Min)	4mil/4mil (100um/100um)
Selesaikan penyaduran /permukaan selesai	Hasl, OSP, Hig, Hasl, Golden, The Panel, OF, OF,
Jalan Innerlayer (min)	5mil (0.13mm)
Ketebalan teras (min)	8ml (0.2mm)
Lapisan dalaman tembaga finisher	1/2oz (17um) a-
Lapisan luar tembaga selesai	1/2oz (17um)
Ketebalan PCB Akhir (Toleransi %)	0.5-4.0mm
Ketebalan PCB Akhir (Toleransi %)	Ketebalan <1.0mm
	1.0mm ≤ ketahanan <2.0mm
	Ketebalan 2.0mm
proses lapisan dalaman	Oksida coklat
Ruang konduktor minimum	± 3mil (± 76um)
Saiz lubang gerudi minimum	0.25mm
diameter lubang siap	0.2mm
Ketepatan kedudukan lubang	± 2mil (± 50um)
Toleransi slot yang digerudi	± 3mil (± 75um)
Toleransi PTH	± 2mil (± 50um)
Toleransi NPTH	± 1 juta (± 25um)
maxa.r.of pth	8:01
Ketebalan tembaga lubang pth	0.4-2mil (10-50um)
gambar ke toleransi imej	± 3mil (0.075mm)
Ketebalan topeng solder	Talian akhir 0.4-1.2mil (10-30um)
	sudut garis ≥0.2mil (5um)
pada substrat	≤ selesai cu
	Ketebalan+1.2mm ≤ dibiayai Cu
	ketebalan+30um) ≤+1.2mil ≤+30um)
kolam topeng solder saya	4.0mil (100um)
kawalan dan toleransi impedans	50Ω ± 10%
Warp dan Twist	≤0.5%
Masa penghantaran	1-2 lapisan 10-12day
	4-20 lapisan 12-20 hari
Pakej	Pembungkusan Eksport Umum

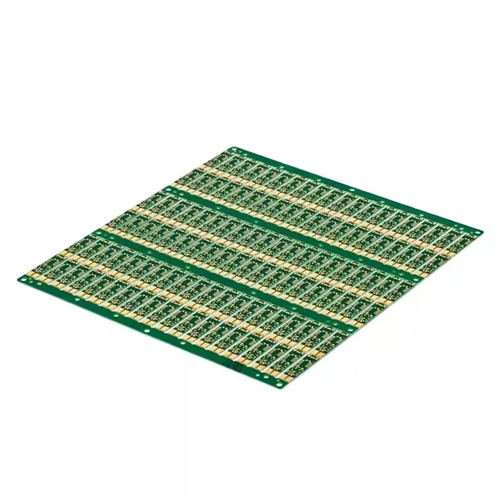

Hoshineo LCD-Tech China Anti-Pengoksidaan Emas Jari PCB Ciri

Kekonduksian elektrik yang baik: Bahagian jari emas biasanya dilapisi dengan bahan konduktif seperti emas atau emas nikel, yang mempunyai kekonduksian elektrik yang sangat baik dan dapat memastikan ketepatan dan kestabilan penghantaran isyarat.

Rintangan pengoksidaan yang sangat baik: Melalui rawatan antioksidan, anti-pengoksidaan emas jari PCB secara berkesan dapat menghalang pengoksidaan lapisan tembaga dan mengekalkan prestasi dan prestasi elektrik yang baik.

Susun dengan kemas: Pad pada PCB jari anti-pengoksidaan emas biasanya terletak di pinggir papan dan disusun dengan kemas ke dalam segi empat tepat panjang dan lebar yang sama. Reka bentuk ini memudahkan dok dengan pin penyambung untuk sambungan cepat dan penghantaran isyarat.

Pelbagai senario aplikasi: Anti-pengoksidaan emas jari PCB digunakan secara meluas dalam bidang yang memerlukan kebolehpercayaan yang tinggi dan sambungan kestabilan yang tinggi, seperti memori komputer, kad grafik, kad rangkaian, memori, cakera U, pembaca kad dan peralatan elektronik lain.

Hoshineo LCD-Tech China Anti-Pengoksidaan Emas Jari PCB Butiran

Pembungkusan & penghantaran

Menggunakan pembungkusan vakum plastik yang menebal untuk kekuatan pengedap unggul dan rintangan terhadap kerosakan. Pembungkusan luaran menggunakan kadbod laminated 3k-k, diperkuat dengan padding buih untuk perlindungan tambahan.
