Panduan ini akan membantu anda memahami papan PCB dengan cepat.

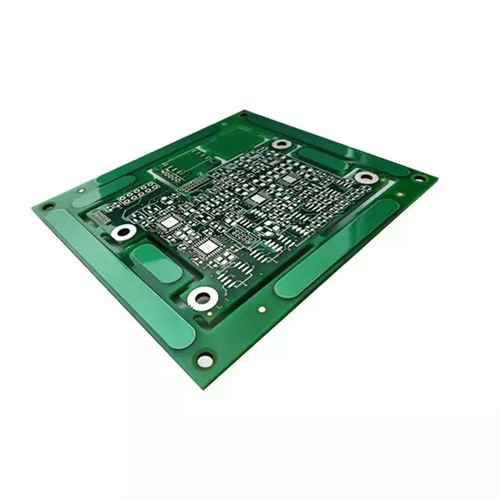

A PCB, juga dikenali sebagai papan litar, adalah komponen elektronik yang penting.

1. Papan litar tradisional dibuat dengan mencetak rajah litar dan susun atur menggunakan kaedah photoresist, maka dinamakan papan litar bercetak. Pada masa ini, kebanyakan papan litar disalut dengan photoresist yang dipasang (lamina atau salutan), yang kemudiannya terdedah dan dibangunkan sebelum papan litar boleh terukir.

2. Papan litar dikelaskan kepada papan satu sisi, dua sisi dan berbilang lapisan. Pada yang paling asasPCB, komponen tertumpu pada satu sisi, dan wayar tertumpu pada sisi lain; PCB jenis ini dipanggil papan satu sisi. Papan bermuka dua mempunyai kesan tembaga pada kedua-dua belah, dan garisan antara dua lapisan boleh disambungkan melalui vias untuk membentuk sambungan rangkaian yang diperlukan. Papan berbilang lapisan merujuk kepada papan litar bercetak dengan tiga atau lebih lapisan corak konduktif yang dipisahkan oleh bahan penebat dan berlamina bersama, dengan corak konduktif saling bersambung mengikut keperluan.

3. Papan litar terutamanya terdiri daripada pad pateri, vias, lubang pelekap, wayar, komponen, penyambung, pengisi dan sempadan elektrik. Fungsi utama setiap komponen adalah seperti berikut:
